旋轉式蒸發器是采用旋轉蒸發瓶（燒瓶），加大蒸發面積在減壓下置于水浴中一邊旋轉，一邊加熱的裝置，使瓶內溶液擴散蒸發。負壓條件下旋轉形成薄膜，同時再蒸出溶媒冷凝回收?？捎糜跐饪s、干燥、結晶、分離、回收等實驗?？膳c循環水式真空泵，低溫冷卻液循環泵等組合成套設備。

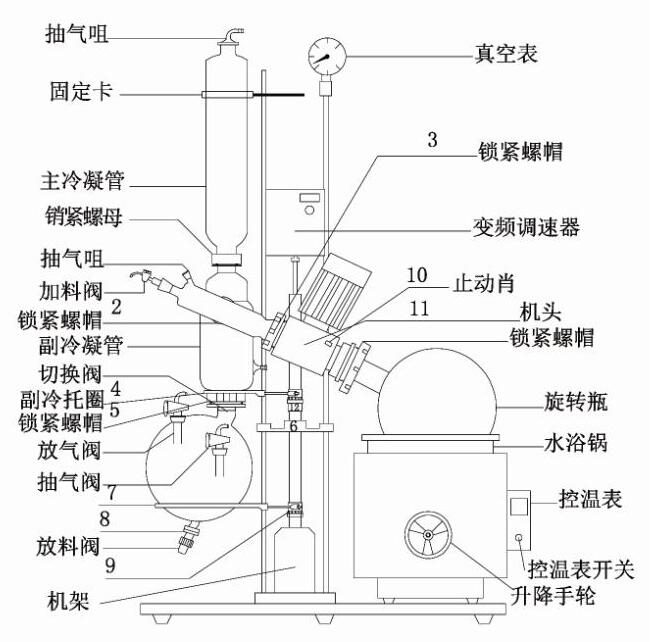

旋轉蒸發儀結構組成：

1、電機

       按功能分類，旋轉蒸發器的電機分為旋轉電機和升降電機。旋轉電機是旋轉機構的主要部件，可采用交流電機，也可采用直流電機。用戶可通過操作面板上設置的“轉速調節器”及“SET”鍵設定轉速來控制旋轉瓶的穩態速度；升降電機是旋轉瓶升降機構的驅動部件，一般采用直流24V型電機。高科儀器電機采用直流無刷電機、噪音小，動力強，高轉速。

2、旋轉瓶

       旋轉瓶是容納物料，執行旋轉蒸發的核心組件。一般來說，容積分為500ML、1L、2L、5L、10L、20L、50L。1L、2L的旋轉瓶用于實驗室內的小型試驗；5L及以上的旋轉瓶用于中試或生產。

3、真空系統

      由旋轉蒸發器的旋轉瓶、玻璃旋轉軸、三通瓶、冷凝器、回收瓶等玻璃組件及其外接的真空獲取與控制裝置組成。用來降低蒸發系統內氣壓，提高蒸發效率。

4、水（油）浴加熱鍋

      水（油）浴加熱鍋是旋轉瓶的加熱源，用戶可通過控制系統調控浴液溫度，改變物料的蒸發速率。

5 冷凝器

      一般采用雙蛇形冷凝管，此結構可增大熱交換面積，提高冷凝效率。冷凝器設置有外接低溫循環液管道接口及減壓裝置接口，可據需連接 “低溫冷卻液循環泵”，進一步提升冷凝效率。

6 回收瓶

      回收瓶接于冷凝器的下部，將冷凝后的溶劑收集暫存在瓶內。

      了解了旋轉蒸發器的組成結構，就可以根據需要挑選適合自己的型號，如果您有需要，請隨時聯系高科儀器，咨詢熱線：0371-64285111
